مسرد القوابس والمقابس الصناعية
تعريفات موجزة للمصطلحات الواردة في بيانات منتجات Bemis: المعايير وترتيب التلامس ودرجات الحماية وأنواع العلب.

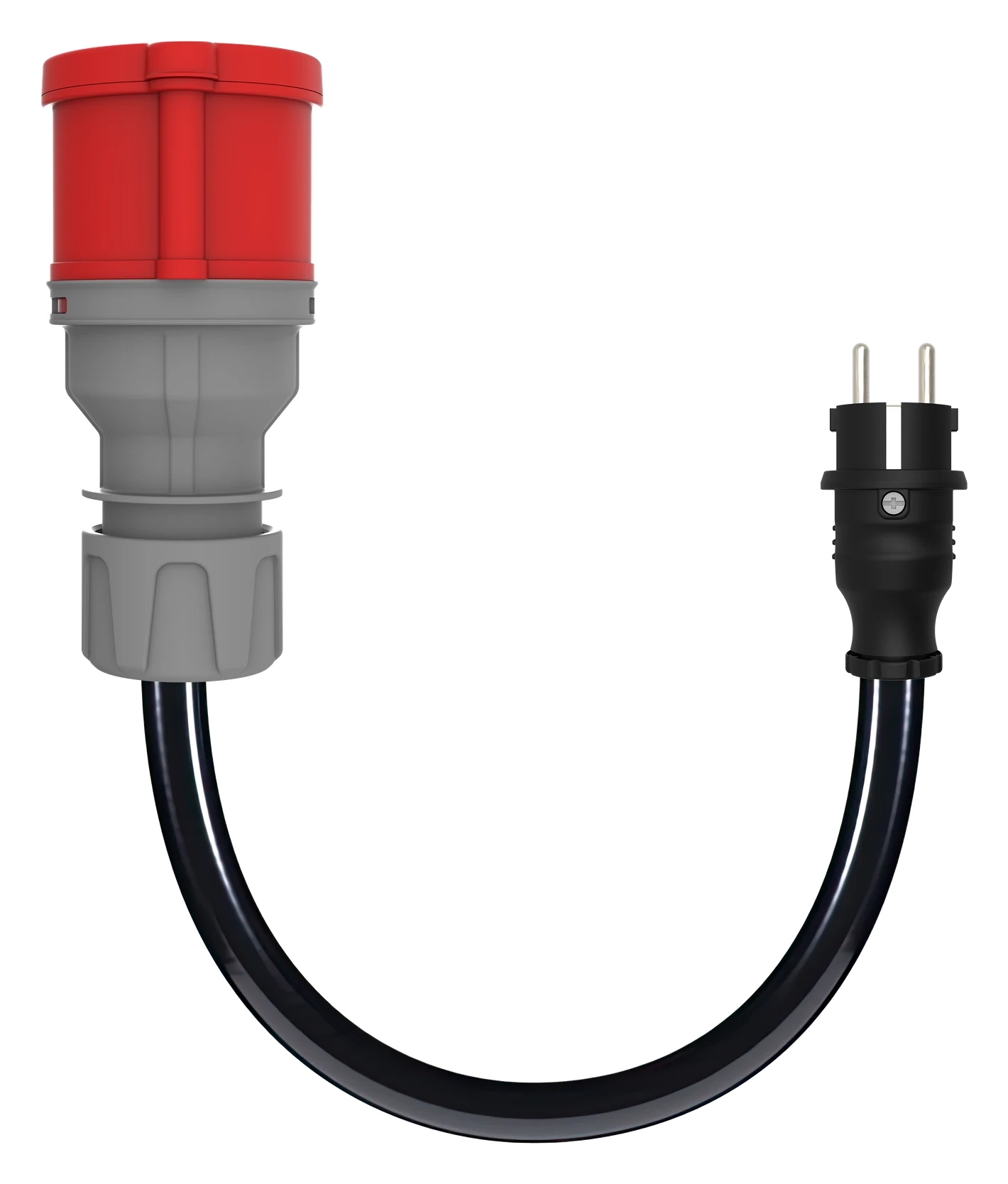

- IEC 60309 (CEE)
معيار دولي للقوابس والمقابس ووصلات التمديد للاستخدام الصناعي، ويُعرف غالبًا باسم CEE. يدل لون الهيكل على نطاق الجهد (مثل الأزرق 200–250 فولت والأحمر 380–480 فولت والأصفر 100–130 فولت)، ويمنع موضع تلامس التأريض توصيل أنظمة مختلفة.
- موضع الساعة (h)
موضع تلامس التأريض بالنسبة إلى مجرى التوجيه، ويُقرأ مثل عقرب الساعات عند النظر إلى واجهة المقبس، مثل 6h أو 4h. لا يتوافق القابس والمقبس إلا إذا تطابق الموضع، مما يمنع توصيل الجهاز بجهد أو تردد غير مناسب.
- ترتيب التلامس (2P+E، 3P+E، 3P+N+E)
عدد التلامسات ووظيفتها: 2P+E (3 أطراف) طور ومحايد وأرضي للأحمال أحادية الطور؛ 3P+E (4 أطراف) ثلاثة أطوار وأرضي؛ 3P+N+E (5 أطراف) يضيف المحايد. تذكر بيانات Bemis أيضًا العدد الكلي للأطراف مثل 5P.
- التيار المقنن
التيار المستمر الذي صُمم القابس أو المقبس أو الوصلة لحمله. يستخدم معيار IEC 60309 الدرجات 16 و32 و63 و125 أمبير، وتصنّع Bemis أيضًا طرازات 160 أمبير وأعلى. لا تتوافق القطع ذات التيارات المختلفة.
- رمز الحماية IP (IEC 60529)
درجة حماية من رقمين: الأول (0–6) للحماية من الأجسام الصلبة والغبار، والثاني (0–8) للحماية من الماء. يقاوم IP44 رذاذ الماء وIP65 نفثات الماء وIP67 الغمر المؤقت وIP68 الغمر المستمر وفق شروط المصنّع. لا يحقق توصيل القابس بالمقبس إلا الدرجة الأدنى بين الجزأين.
وحدات التوزيع المجمعة · قوابس ومقابس أحادية الطور · بكرات الكابلات · علب التوصيل · Powerbox · علب مقاومة للانفجار · علب الأزرار · علب ABS · لوحات توزيع مواقع البناء
- القابس والمقبس والوصلة وقابس الجهاز
يُركَّب القابس (ذكر) والوصلة (أنثى) على كابلات مرنة. يُثبَّت المقبس (أنثى) على الجدار أو اللوحة، ويُثبَّت قابس الجهاز أو القابس الجداري (ذكر) على المعدّة ويستقبل الوصلة. تتوافق الأجزاء الذكرية والأنثوية عند تطابق التيار وترتيب التلامس وموضع الساعة.
- تلامس التحكم (Pilot)
تلامس إضافي أقصر يُغلق آخرًا عند إدخال القابس ويُفتح أولًا عند سحبه. يُوصَّل بدائرة تحكم أو تعشيق كي تُفصل الحمولة قبل انفصال التلامسات الرئيسية.
- قابس عكس الأطوار
قابس أو مدخل ثلاثي الأطوار يمكن فيه تبديل طورين باستخدام مفك. يصحح تتابع الأطوار، مثل اتجاه دوران المحرك، دون إعادة توصيل الكابل.
- مقبس بمفتاح تعشيق
مقبس مزود بمفتاح وتعشيق ميكانيكي: لا يمكن إدخال القابس أو سحبه إلا والمفتاح مطفأ، ولا يمكن تشغيل المفتاح إلا والقابس مُدخل. يمنع التوصيل أو الفصل تحت الحمل.
- مقبس بمفتاح كامات
مقبس جداري مزود بمفتاح كامات دوّار مدمج يوصل التغذية إلى المقبس ويفصلها، فيمكن عزل الحمل دون سحب القابس.
- مقطع الكابل القابل للتوصيل
نطاق مقاطع الموصلات بالمليمتر المربع الذي تقبله أطراف القابس أو الوصلة أو المقبس، مثل 1.5–4 مم² لتيار 16 أمبير أو 16–50 مم² لتيار 125 أمبير. اختر الكابل أولًا حسب تيار الحمل وظروف التركيب، ثم تحقق من وقوعه ضمن هذا النطاق.
- تلامسات من النحاس الأصفر MS 58
MS 58 سبيكة نحاس أصفر سهلة التشغيل (CuZn39Pb3، التسمية الأوروبية CW614N) تُستخدم على نطاق واسع في تلامسات القوابس والمقابس لدقة تشغيلها وجودة توصيلها.
- هيكل من البولي أميد 6
البولي أميد 6 (PA6) لدائن حرارية هندسية تُستخدم في هياكل القوابس والمقابس الصناعية لمتانتها الميكانيكية ومقاومتها للصدمات. والمطاط بديل للمنتجات أحادية الطور المحمولة في ظروف الاستخدام القاسية.
- ATEX / مقاوم للانفجار
ATEX هو الإطار الأوروبي للمعدات المستخدمة في الأجواء القابلة للانفجار (التوجيه 2014/34/EU). تُصنَّف الأماكن إلى المناطق 0 و1 و2 للغازات و20 و21 و22 للغبار، ويجب أن تحمل علب التوصيل وعلب الأزرار المقاومة للانفجار وسمًا يناسب المنطقة.

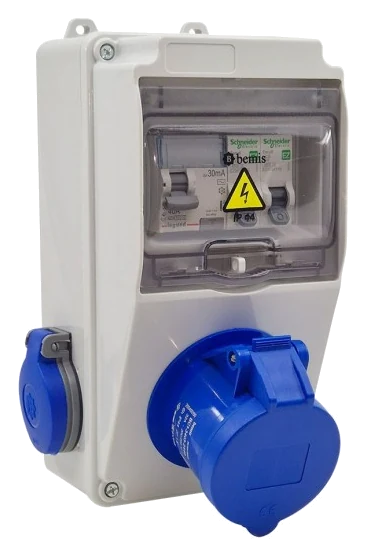

- وحدة التوزيع ورمز V
وحدة التوزيع علبة تجمع المقابس وأجهزة الحماية مثل القواطع وأجهزة التيار المتبقي لتوزيع الطاقة في مواقع البناء والورش والمصانع. في تسميات Bemis يدل رقم V (مثل V12) على سعة العلبة للأجهزة المعيارية، لا على الحماية المركّبة.
- حمل بكرة الكابل (ملفوفة / مفرودة)
لا يستطيع الكابل الملفوف على الأسطوانة تبديد الحرارة جيدًا، لذا تتحمل البكرة تيارًا أقل وهي ملفوفة مقارنة بفردها بالكامل. عند الأحمال العالية افرد الكابل كاملًا والتزم بالقيم المدونة على البكرة.
